C8203DP/C8203DL/C8203M
这些模组是为了微型摄像头模组而设计,支持muC103系列,muC108系列,mCam703系列和mCam10SA系列. 模组输出HDMI信号到屏幕,带拍照和录像功能,并保存到SD卡. 模组通过直流12V供电.
| 模组型号 | 兼容的摄像头型号 | LED |
|---|---|---|
| C8203DP | muC103P/muC108P | 接外部3W大电流LED (模组不包括此LED,需客户自行配置) |
| C8203DL | muC103L1/muC103L2/muC108L1 | 摄像头头端LED |
| C8203M | mCam703L2/mCam10SAL4 | 摄像头头端LED |
主要功能
- 输出1280×720@60帧实时视频到HDMI屏幕
- 自动摄像头型号检测
- 简单的白平衡矫正操作
- 拍照和录像功能
- 保存照片和视频到micro SD卡,最大支持32G容量
- 可通过按键调节图像效果
- 备用电池给RTC时钟电路供电
- 集成LED控制电路
- 直流12V供电
- 单独的GPIO按键

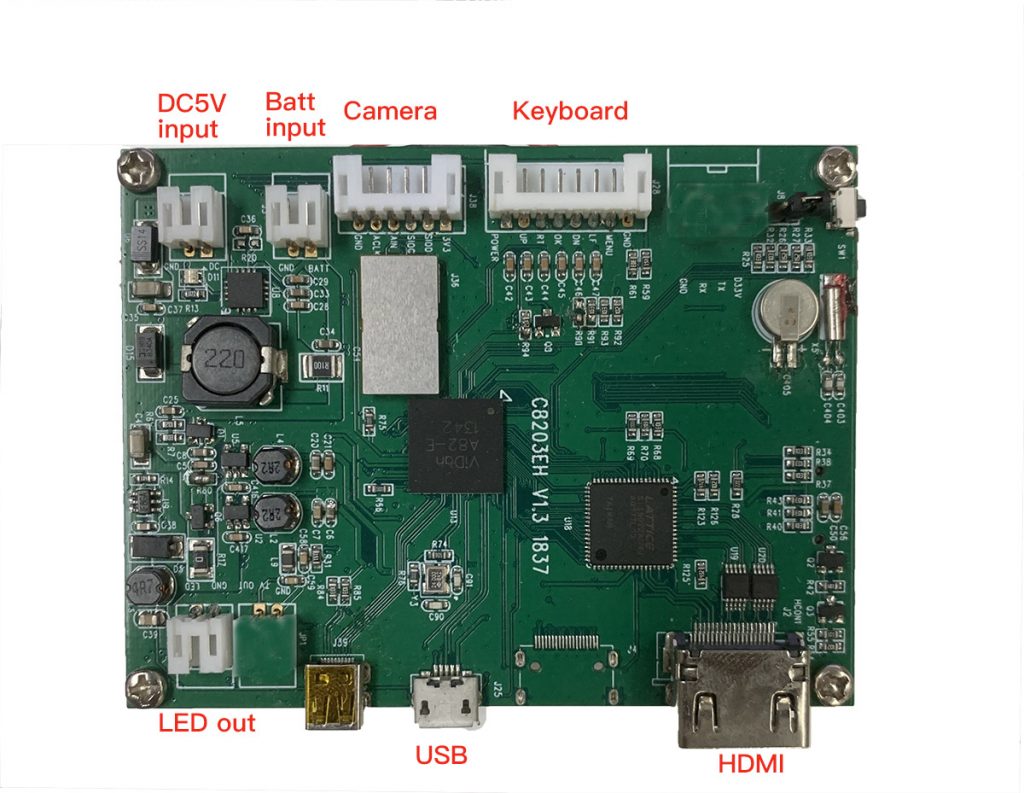

C8203E103/C8203E108/C8203E703
注意:这些模组不推荐在新开发的产品上使用,如开发新产品,请用上面的C8203DP/C8203DL/C8203M
这些模组是为了微型摄像头模组而设计,支持muC103T/108 and mCam703U三款摄像头模组. 模组输出HDMI信号到屏幕,带拍照和录像功能,并保存到SD卡. 模组通过直流5V供电或者4.2V锂电池供电
| 模组型号 | 兼容的摄像头模组型号 | LED | 供货状态 |
|---|---|---|---|
| C8203E103 | muC103T | 接外部小电流LED (模组不包括此LED,需客户自行配置) | 活跃 |
| C8203E108 | muC108 | 接外部3W大电流LED (模组不包括此LED,需客户自行配置) | 停产,替代型号C8203DP |
| C8203E703 | mCam703U | 摄像头头端LED | 活跃 |
主要功能
- 输出1280×720@60帧实时视频到HDMI屏幕
- 自动摄像头型号检测
- 简单的白平衡矫正操作
- 拍照和录像功能
- 保存照片和视频到micro SD卡,最大支持32G容量
- 可通过按键调节图像效果
- 备用电池给RTC时钟电路供电
- 集成LED控制电路
- 集成1A充电电路
- 直流5V或者4.2V锂电池供电
- 单独的GPIO按键
